EMC-zoneconcept voor PV-installaties

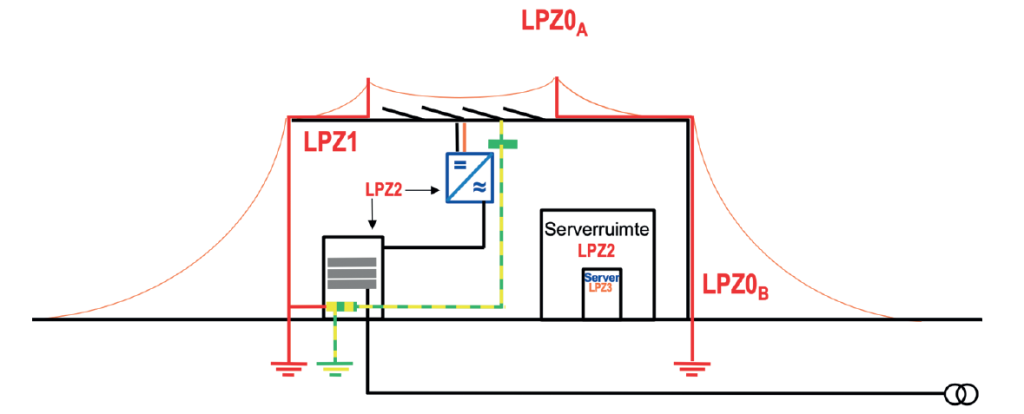

Het EMC-zoneconcept (Electromagnetic Compatibility) verdeelt een installatie in zogeheten Lightning Protection Zones (LPZ), waarbij elke zone een ander risico heeft op bliksemstromen en elektromagnetische inductie. Voor PV-systemen gelden de volgende definities en aandachtspunten:
LPZ 0A – Onbeschermde zone buiten
De omgeving waar de PV-installatie is geplaatst, bijvoorbeeld op het dak. Als er geen bliksembeveiligingsinstallatie (LPS) aanwezig is, bestaat er risico op:
directe blikseminslag;
volledige bliksemstroombelasting op bekabeling en omvormer.
In deze situatie:
Moet een Type 1 SPD (bliksemstroomafleider) worden toegepast op de DC-leidingen;
Geldt dit ook wanneer een LPS wél aanwezig is én is gekoppeld aan de PV-installatie;
Wordt potentiaalvereffening uitgevoerd tussen de externe LPS en de aardingsvoorziening bij de omvormer.
LPZ 0B – Beschermde zone buiten
De PV-installatie bevindt zich binnen de beschermingshoek van de bliksemopvangelektroden (LPS), zonder fysieke koppeling aan de installatie:
Beschermd tegen directe inslag;
Vrij van bliksemstroom via geleidende koppeling, mits voldoende scheidingsafstand.
Alleen inductiestromen zijn mogelijk.
→ Beveiliging via Type 2 SPD is hier voldoende.
LPZ 1 – Binnenkomende infrastructuur
Binnen deze zone zijn:
De bliksemstroom gedeeltelijk verdeeld via de LPS en aardingsinstallatie;
Extra beveiligingen (SPD’s) aanwezig op de overgang van LPZ 0 naar LPZ 1.
Wanneer de PV-installatie zich in LPZ 0B bevindt en de omvormer binnen (LPZ 2), dan volstaat:
Een Type 2 SPD op de DC-leidingen.
Wanneer er koppeling is met LPZ 0A (bv. metalen frame aan LPS), is vereist:Een Type 1+2 SPD.
LPZ 2 – Interne zone in de omvormer
Deze zone wordt gevormd door de metalen behuizing van de omvormer:
Extra afscherming tegen inductiestromen;
Aanvullende SPD’s beperken restspanning verder.
→ SPD’s moeten zo dicht mogelijk bij de omvormer worden geplaatst.
