De Batteryshelter van Conduct is een veilige en nette oplossing om thuisbatterijen buiten tegen een stenen gevel te monteren. Het systeem biedt bescherming tegen weersinvloeden, explosies en brand. Door de installatie buitenshuis ben je beschermd tegen de gevolgen van rookontwikkeling. Ook wordt door de metalen behuizing diefstal en/of vandalisme voorkomen. Doordat de DC infrastructuur buiten gehouden wordt, verhoogt dit de brandveiligheid en neemt aanrakingsgevaar af. Dit draagt bij aan een betere acceptatie door de verzekeraar en brandweer.
Batteryshelter
De batterij buitenbehuizing. Opgewekte energie veilig opgeslagen.
Batteryshelter
SAFETY TO STORAGE
Het toepassen van een energieopslagsysteem (ESS, Energy Storage System) in combinatie met zonnepanelen wordt met toenemende mate economisch interessant. Om overdag opgewekte energie op te slaan en ‘s avonds te gebruiken, wordt een ESS ingezet. Dit biedt grote voordelen.
Het is belangrijk dat het ESS veilig, op de juiste locatie en gescheiden van verblijfsruimten wordt geïnstalleerd. Hoewel een garage op het eerste gezicht een geschikte locatie lijkt, brengt deze ruimte risico’s met zich mee. Garages hebben vaak wisselende brandlasten (denk aan voertuigen en brandstoffen) en staan regelmatig in open verbinding met woonzones, zonder branddeur. Hierdoor nemen de risico’s voor bewoners aanzienlijk toe bij een incident.
Hoe werkt de Batteryshelter en wat zijn de voordelen?
De oplossing voor het buitenplaatsen van een ESS-systeem
Je hoopt het nooit mee te maken. Maar het gebeurt. Een thuisaccu die ontvlamt en/of zelfs ontploft. Giftige rook, paniek, kinderen die je wegtrekt. Verzekeraars waarschuwen niet voor niets: plaats je batterij buiten je woning. Hoe zorg je dat hij veilig buiten de woning staat en wordt geaccepteerd door verzekeraars? De Batteryshelter van Conduct is een veilige en nette oplossing om thuisbatterijen buiten aan de muur te plaatsen. Hij is stevig, weersbestendig en kan in de kleur van de gevel door middel van coating worden afgewerkt, zodat hij mooi opgaat in de woning en niet opvalt.
Kernvoordelen in één oogopslag
- 30% minder warmtestraling: De Batteryshelter beperkt de warmtestraling naar de directe omgeving met 30%, zoals aangetoond tijdens de brandtest.
- 8 minuten brandvertragende werking: De Batteryshelter vertraagt de warmteoverdracht tijdens een batterijbrand en creëert daarmee extra tijd om de gevolgen van een incident te beperken.
- Minder warmteoverdracht via de bovenzijde: Het dak van de Batteryshelter beperkt de warmteoverdracht naar boven en biedt zo extra bescherming aan de omgeving.
- Brandveilig en vrije convectie: A1-geclassificeerd frame in Magnelis®-staal en passieve schoorsteenwerking met luchtinlaat onder en uitlaat via geperforeerde sleuven.
- Beperkt verspreiding bij thermal runaway: Bij een thermal runaway helpt de Batteryshelter voorkomen dat brandende delen en cellen direct in aanraking komen met brandbaar materiaal in de omgeving.
- Batterij veilig buiten de leefruimte: Buitenplaatsing zorgt voor natuurlijke ventilatie en houdt een eventueel batterij-incident gescheiden van de leefruimte.
- Houdt DC-infrastructuur buiten: Minder kabeldoorvoeringen en eenvoudigere CE/EMC-afstemming (indien van toepassing).
- Veilige aarding: Geïntegreerde DEHN K12-vereffeningsrail met UV-bestendige, halogeenvrije zwarte afdekking. Voldoet aan EN IEC 60364-4-41, EN IEC 60364-5-54 en EN IEC 62305-3.
- Weerbestendig: Vervaardigd uit Magnelis®-staal, corrosiebestendig en geschikt voor langdurig buitengebruik. Voorzien van IP12-bescherming (EN 60529).
- Beveiligd tegen diefstal en onbedoelde aanraking: Afsluitbare kap met meerpuntsluiting, slagvast tot IK10 conform EN 62262 en voorzien van twee extra anti-diefstalslotbouten.
- Universeel ontwerp: Geschikt voor de meest gebruikte thuisbatterijen op de markt.
- Snelle installatie: Dankzij de meegeleverde montagemal, sleufgaten en duidelijke handleiding in meerdere talen. Dit bespaart installatietijd en verlaagt faalkosten.
- Gevelmontage met zekerheid: Eenvoudige montage met ETA-gekeurde muurankers. Plaatsing op minimaal 30 cm boven het maaiveld beschermt de thuisbatterij tegen water en verzakking.
Technische specificaties
- Afmetingen (BxHxD): 950 × 1530 × 400 mm
- Montage: Wandmontage, min. 300 mm boven maaiveld
- Materiaal: Magnelis®-staal
- Afwerking: Poedercoating; ISO 12944-systeem (C3 standaard)
- Aarding: DEHN K12 vereffeningsrail (CE, DEHN en VDE gecertificeerd)
- Ventilatie: Geperforeerde front- en zijpanelen met horizontale sleuvensluiting
- IP/IK: Ontworpen voor IP12 / IK10
- Compatibiliteit: Ontworpen voor Huawei, SolaX, Dyness en andere ESS fabrikanten
- Temperatuurbereik: 1425-1510 °C (S250GD+ZM120)
- Gewicht/draagvermogen: 53,5 kg
- Verankering: Fischer Constructieplug SXRL 10 x 80 FUS zeskantkop RVS A4
- Esthetische afwerking: Verkrijgbaar in gevelkleur door middel van poedercoating, conform ISO 12944 (C3)

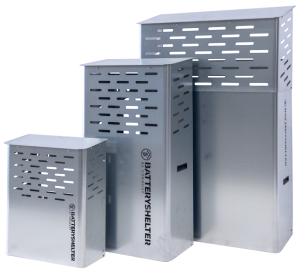

Batteryshelter Small
Dit product heeft een breedte van 560 mm en een diepte van 235 mm. De totale hoogte bedraagt 695 mm. De Batteryshelter heeft binnenmaten voor de installatie ESS van lengte 230 mm, breedte 500 mm en hoogte 675 mm (achterzijde) en 640 mm (voorzijde, schuin aflopend dak). Het gewicht bedraagt 15,8 kg.
Batteryshelter Medium
Dit product heeft een breedte van 650 mm en een diepte van 380 mm. De totale hoogte bedraagt 1190 mm en is verstelbaar tot 1140 mm. De Batteryshelter heeft binnenmaten voor de installatie ESS van lengte 350 mm, breedte 550 mm en hoogte 1165 mm (achterzijde) en 1100 mm (voorzijde, schuin aflopend dak). Het draagvermogen bedraagt 220 kg en het gewicht bedraagt 32 kg.
Batteryshelter Large
it product heeft een lengte van 420 mm, een breedte van 1000 mm, een hoogte aan de voorzijde van 1440 mm en een hoogte aan de achterzijde van 1530 mm. De Batteryshelter heeft binnenmaten voor de installatie ESS van lengte 390 mm, breedte 900 mm en hoogte 1500 mm (achterzijde) en 1410 mm (voorzijde, schuin aflopend dak). Het draagvermogen bedraagt 320 kg en het gewicht bedraagt 53 kg.

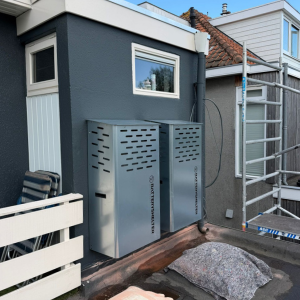

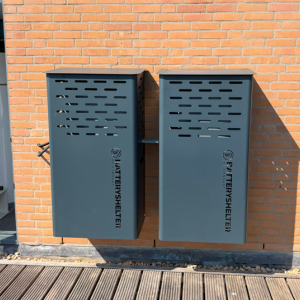

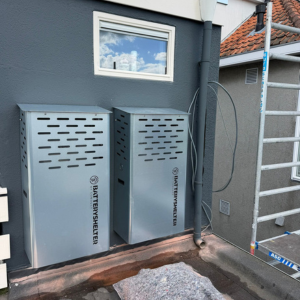

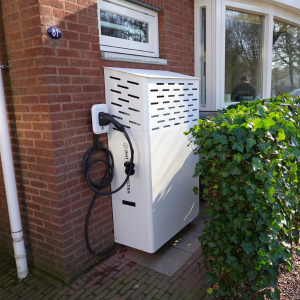

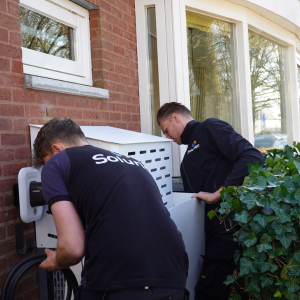

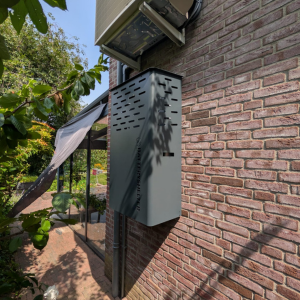

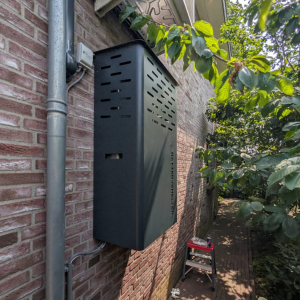

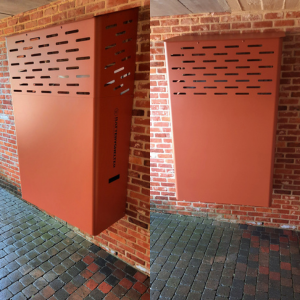

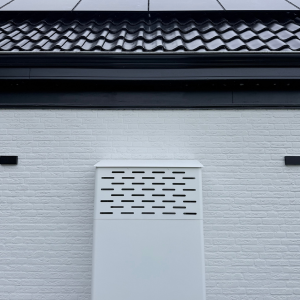

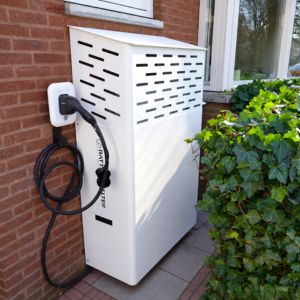

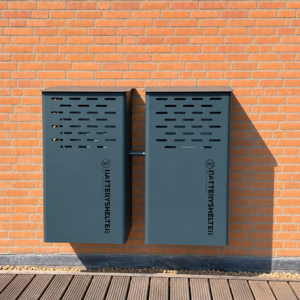

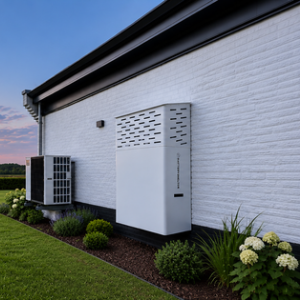

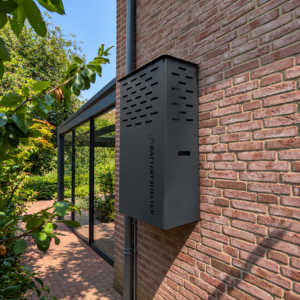

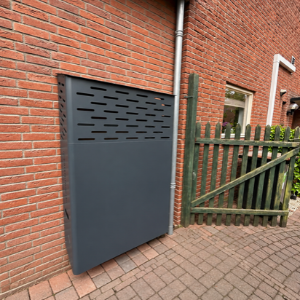

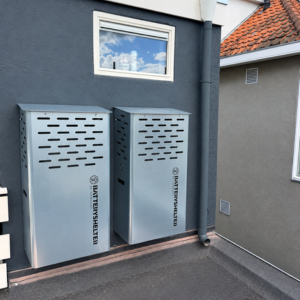

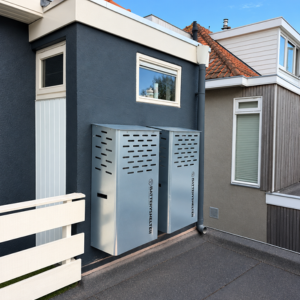

Batteryshelter in de praktijk
